Arduino记录[2]

2018-07-16
MinicitY

日型管控制

展示如图。生成各种随机数,并有一个按钮来暂停以实现随机取数的功能。

const int latchPin = 12;//Pin connected to ST_CP of 74HC595
const int clockPin = 8;//Pin connected to SH_CP of 74HC595
const int dataPin = 11; //Pin connected to DS of 74HC595
const int ledPin = 13; //ledPin attach to
const int keyIn = 2;  //keyIn attach to
int num = 0;

//display 0,1,2,3,4,5,6,7,8,9,A,b,C,d,E,F
int datArray[16] = {
  252, 96, 218, 242, 102, 182, 190, 224, 254, 246, 238, 62, 156, 122, 158, 142};
long randNumber;

void setup()
{
  pinMode(latchPin,OUTPUT);  //set the latchPin as an output
  pinMode(clockPin,OUTPUT);  //set the clockPin as an output
  pinMode(dataPin,OUTPUT);  //set the dataPin as an output
  pinMode(ledPin,OUTPUT);  //set the ledPin as an output
  pinMode(keyIn,INPUT);  //set the keyIn as an input
  Serial.begin(9600);  // start serial port at 9600 bps:
  //initialize the random number generator with a fairly random input A0
  randomSeed(analogRead(0));
}

void loop()
{
  int stat = digitalRead(keyIn);  //store value read from keyIn
  if(stat == HIGH)  // check if the pushbutton is pressed
  {
    num ++;
    if(num > 1)
    {
      num = 0;
    }
  }

  Serial.println(num);  // print the num on serial monitor
  if(num == 1)  //when pushbutton is pressed
  {
    randNumber = random(1,7); //Generate a random number in 1-7
    showNum(randNumber);  //show the randNumber on 7-segment
    delay(1000);  //wait for 1 second
    while(!digitalRead(keyIn));  //When not press button,program stop here
    int stat = digitalRead(keyIn);
    if(stat == HIGH) // check if the pushbutton is pressed
    {
      num ++;
      digitalWrite(ledPin,HIGH); //turn on the led
      delay(100);
      digitalWrite(ledPin,LOW); //turn off the led
      delay(100);
      if(num >= 1)
      {
        num = 0;
      }
    }
  }
  //show random numbers at 100 microseconds intervals
   // If the button has not been pressed
  randNumber = random(1,7);
  showNum(randNumber);
  delay(100);
}

//the function to drive 7-segment show numbers
void showNum(int num)
{
  digitalWrite(latchPin,LOW); //ground latchPin and hold low for transmitting
  shiftOut(dataPin,clockPin,MSBFIRST,datArray[num]);
  //return the latch pin high to signal chip that it
  //no longer needs to listen for information
  digitalWrite(latchPin,HIGH); //pull the latchPin to save the data
}

平衡小车

平衡小车利用感应器(内置加速度、重力和角度的感应功能)来控制马达的转动,以此保持平衡。马达的加速度什么的还是比较难设置的。

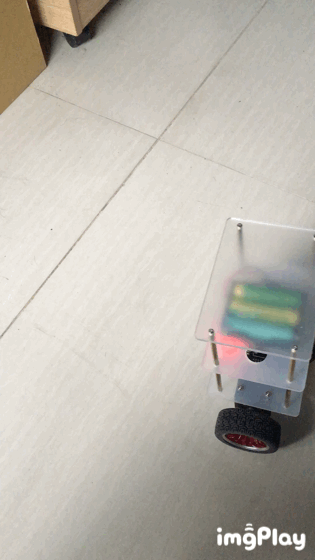

反复横跳 .gif

#include <PinChangeInt.h>
#include <MsTimer2.h>
//利用编码器计数实现速度PID控制
#include <BalanceCar.h>
#include <KalmanFilter.h>
//I2Cdev、MPU6050类库需要事先安装在Arduino 类库文件夹下
#include "I2Cdev.h"
#include "MPU6050_6Axis_MotionApps20.h"

MPU6050 mpu; //实例化一个 MPU6050 对象,对象名称为 mpu
BalanceCar balancecar;
KalmanFilter kalmanfilter;
int16_t ax, ay, az, gx, gy, gz;
//TB6612FNG驱动模块控制信号
#define IN1M 7
#define IN2M 6
#define IN3M 13
#define IN4M 12
#define PWMA 9
#define PWMB 10
#define STBY 8
//编码器计数信号
#define PinA_left 2  //中断0
#define PinA_right 4 //中断1
//声明自定义变量
int time;
byte inByte; //串口接收字节
int num;
double Setpoint;//角度DIP设定点,输入,输出
double Setpoints, Outputs = 0;//速度DIP设定点,输入,输出
double kp = 40, ki = 0.0, kd = 0.6;//需要你修改的参数,角度PD控制
double kp_speed =5.20, ki_speed = 0.25, kd_speed = 0.0;// 需要你修改的参数,速度PI控制
double kp_turn = 23, ki_turn = 0, kd_turn = 0.3;//旋转PD设定
const double PID_Original[6] = {40, 0.0, 0.6, 5.20, 0.25, 0.0}; //恢复默认PID参数
//转向PID参数
double setp0 = 0, dpwm = 0, dl = 0; //角度平衡点,PWM差,死区,PWM1,PWM2
float value;
/********************angle data*********************/
float Q;
float Angle_ax; //由加速度计算的倾斜角度
float Angle_ay;
float K1 = 0.05; // 对加速度计取值的权重
float angle0 = 0.00; //机械平衡角
int slong;
/***************Kalman_Filter*********************/
float Q_angle = 0.001, Q_gyro = 0.005; //角度数据置信度,角速度数据置信度
float R_angle = 0.5 , C_0 = 1;
float timeChange = 5; //滤波法采样时间间隔毫秒
float dt = timeChange * 0.001; //注意:dt的取值为滤波器采样时间
/***************Kalman_Filter*********************/
/******************** speed count ************/
volatile long count_right = 0;//使用volatile lon类型是为了外部中断脉冲计数值在其他函数中使用时,确保数值有效
volatile long count_left = 0;//使用volatile lon类型是为了外部中断脉冲计数值在其他函数中使用时,确保数值有效
int speedcc = 0;
/********************脉冲计算********************/
int lz = 0;
int rz = 0;
int rpluse = 0;
int lpluse = 0;
int sumam;
/********************转向、旋转参数********************/
int turncount = 0; //转向介入时间计算
float turnoutput = 0;
/********************蓝牙控制量********************/
#define run_car     '1'//按键前
#define back_car    '2'//按键后
#define left_car    '3'//按键左
#define right_car   '4'//按键右
#define stop_car    '0'//按键停
/********************小车运行状态枚举********************/
enum {
  enSTOP = 0,
  enRUN,
  enBACK,
  enLEFT,
  enRIGHT,
  enTLEFT,
  enTRIGHT
} enCarState;
int incomingByte = 0;          // 接收到的 data byte
String inputString = "";         // 用来储存接收到的内容
boolean newLineReceived = false; // 前一次数据结束标志
boolean startBit  = false;  //协议开始标志
int g_carstate = enSTOP; //  1前2后3左4右0停止
String returntemp = ""; //存储返回值
boolean g_autoup = false;
int g_uptimes = 5000;
int front = 0;//前进变量
int back = 0;//后退变量
int turnl = 0;//左转标志
int turnr = 0;//右转标志
int spinl = 0;//左旋转标志
int spinr = 0;//右旋转标志
int bluetoothvalue;//蓝牙控制量
/********************超声波速度********************/
int chaoshengbo = 0;
int tingzhi = 0;
int jishi = 0;
/********************脉冲计算********************/
void countpluse()
{
  lz = count_left;
  rz = count_right;
  count_left = 0;
  count_right = 0;
  lpluse = lz;
  rpluse = rz;
  if ((balancecar.pwm1 < 0) && (balancecar.pwm2 < 0))//小车运动方向判断 后退时(PWM即电机电压为负) 脉冲数为负数
  {
    rpluse = -rpluse;
    lpluse = -lpluse;
  }
  else if ((balancecar.pwm1 > 0) && (balancecar.pwm2 > 0))//小车运动方向判断 前进时(PWM即电机电压为正) 脉冲数为负数
  {
    rpluse = rpluse;
    lpluse = lpluse;
  }
  else if ((balancecar.pwm1 < 0) && (balancecar.pwm2 > 0))//小车运动方向判断 前进时(PWM即电机电压为正) 脉冲数为负数
  {
    rpluse = rpluse;
    lpluse = -lpluse;
  }
  else if ((balancecar.pwm1 > 0) && (balancecar.pwm2 < 0))//小车运动方向判断 左旋转 右脉冲数为负数 左脉冲数为正数
  {
    rpluse = -rpluse;
    lpluse = lpluse;
  }
  //提起判断
  balancecar.stopr += rpluse;
  balancecar.stopl += lpluse;
  //每5ms进入中断时,脉冲数叠加
  balancecar.pulseright += rpluse;
  balancecar.pulseleft += lpluse;
  sumam = balancecar.pulseright + balancecar.pulseleft;
}
/********************角度PD********************/
void angleout()
{
  balancecar.angleoutput = kp * (kalmanfilter.angle + angle0) + kd * kalmanfilter.Gyro_x;//PD 角度环控制
}
/********************中断定时5ms定时中断********************/
void inter()
{
  sei();//开中断
  countpluse();//脉冲叠加子函数
  mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);//IIC获取MPU6050六轴数据 ax ay az gx gy gz
  kalmanfilter.Angletest(ax, ay, az, gx, gy, gz, dt, Q_angle, Q_gyro, R_angle, C_0, K1);//获取angle 角度和卡曼滤波
  angleout();//角度环 PD控制
  speedcc++;
  if (speedcc >= 10)//50ms进入速度环控制
  {
    Outputs = balancecar.speedpiout(kp_speed, ki_speed, kd_speed, front, back, setp0);
    speedcc = 0;
  }
  turncount++;
  if (turncount > 4)//20ms进入旋转控制
  {
    turnoutput = balancecar.turnspin(turnl, turnr, spinl, spinr, kp_turn, kd_turn, kalmanfilter.Gyro_z);//旋转子函数
    turncount = 0;
  }
  balancecar.posture++;
  balancecar.pwma(Outputs, turnoutput, kalmanfilter.angle, kalmanfilter.angle6, turnl, turnr, spinl,\
                  spinr, front, back, kalmanfilter.accelz, IN1M, IN2M, IN3M, IN4M, PWMA, PWMB);//小车总PWM输出
}
/********************中断定时 5ms定时中断********************/
void SendAutoUp()
{
  g_uptimes --;
  if ((g_autoup == true) && (g_uptimes == 0))
  {
    //自动上报
    String CSB, VT;
    char temp[10]={0};
    float fgx;
    float fay;
    float leftspeed;
    float rightspeed;
    fgx = gx;//传给局部变量
    fay = ay;//传给局部变量
    leftspeed = balancecar.pwm1;
    rightspeed = balancecar.pwm2;
    double Gx = (double)((fgx - 128.1f) / 131.0f);//角度转换
    double Ay = ((double)fay / 16384.0f) * 9.8f;
   if(leftspeed > 255 || leftspeed < -255)
      return;
   if(rightspeed > 255 || rightspeed < -255)
      return;
   if((Ay < -20) || (Ay > 20))
      return;
   if((Gx < -3000) || (Gx > 3000))
      return;
    returntemp = "";
    memset(temp, 0x00, sizeof(temp));
    //sprintf(temp, "%3.1f", leftspeed);
    dtostrf(leftspeed, 3, 1, temp);  // 相當於 %3.2f
    String LV = temp;
    memset(temp, 0x00, sizeof(temp));
    //sprintf(temp, "%3.1f", rightspeed);
    dtostrf(rightspeed, 3, 1, temp);  // 相當於 %3.1f
    String RV = temp;
    memset(temp, 0x00, sizeof(temp));
    //sprintf(temp, "%2.2f", Ay);
    dtostrf(Ay, 2, 2, temp);  // 相當於 %2.2f
    String AC = temp;
    memset(temp, 0x00, sizeof(temp));
    //sprintf(temp, "%4.2f", Gx);
    dtostrf(Gx, 4, 2, temp);  // 相當於 %4.2f
    String GY = temp;
    CSB = "0.00";
    VT = "0.00";
    //AC =
    returntemp = "$LV" + LV + ",RV" + RV + ",AC" + AC + ",GY" + GY + ",CSB" + CSB + ",VT" + VT + "#";
    Serial.print(returntemp); //返回协议数据包
  }
  if (g_uptimes == 0)
      g_uptimes = 5000;
}
/********************初始化设置********************/
void setup() {
  // TB6612FNGN驱动模块控制信号初始化
  pinMode(IN1M, OUTPUT);//控制电机1的方向,01为正转,10为反转
  pinMode(IN2M, OUTPUT);
  pinMode(IN3M, OUTPUT);//控制电机2的方向,01为正转,10为反转
  pinMode(IN4M, OUTPUT);
  pinMode(PWMA, OUTPUT);//左电机PWM
  pinMode(PWMB, OUTPUT);//右电机PWM
  pinMode(STBY, OUTPUT);//enable TB6612FNG
  //初始化电机驱动模块
  digitalWrite(IN1M, 0);
  digitalWrite(IN2M, 1);
  digitalWrite(IN3M, 1);
  digitalWrite(IN4M, 0);
  digitalWrite(STBY, 1);
  analogWrite(PWMA, 0);
  analogWrite(PWMB, 0);
  //测速码盘输入
  pinMode(PinA_left, INPUT);
  pinMode(PinA_right, INPUT);
  // 加入I2C总线
  Wire.begin();//加入 I2C 总线序列
  Serial.begin(9600);//开启串口,设置波特率为 115200
  delay(1500);
  mpu.initialize();//初始化MPU6050
  delay(2);
  balancecar.pwm1 = 0;
  balancecar.pwm2 = 0;
  //5ms定时中断设置,使用timer2.注意:使用timer2会对pin3 pin11的PWM输出有影响,
  //因为PWM使用的是定时器控制占空比,所以在使用timer的时候要注意查看对应timer的pin口。
  MsTimer2::set(5, inter);
  MsTimer2::start();
}
/********************复位PID参数********************/
void ResetPID()
{
  kp = PID_Original[0];
  ki =  PID_Original[1];
  kd =  PID_Original[2];//需要你修改的参数
  kp_speed =  PID_Original[3];
  ki_speed =  PID_Original[4];
  kd_speed =  PID_Original[5];//需要你修改的参数
}
/********************复位小车状态********************/
void ResetCarState()
{
  turnl = 0;
  turnr = 0;
  front = 0;
  back = 0;
  spinl = 0;
  spinr = 0;
  turnoutput = 0;
}
/********************主循环********************/
void loop()
{
  String returnstr = "$0,0,0,0,0,0,0,0,0,0,0,0cm,8.2V#";//默认发送
  //主函数中循环检测及叠加脉冲 测定小车车速  使用电平改变既进入脉冲叠加 增加电机的脉冲数,保证小车的精确度。
  attachInterrupt(0, Code_left, CHANGE);
  attachPinChangeInterrupt(PinA_right, Code_right, CHANGE);
  if (newLineReceived)
  {
    switch (inputString[1])
    {
      case run_car:   g_carstate = enRUN;   break;
      case back_car:  g_carstate = enBACK;  break;
      case left_car:  g_carstate = enLEFT;  break;
      case right_car: g_carstate = enRIGHT; break;
      case stop_car:  g_carstate = enSTOP;  break;
      default: g_carstate = enSTOP; break;
     }
    //判断协议是否有丢包
    if (inputString[3] == '1' && inputString.length() == 21)//左摇
    {
      g_carstate = enTLEFT;
      //Serial.print(returnstr);
      }
    else if (inputString[3] == '2' && inputString.length() == 21)//右摇
     {
      g_carstate = enTRIGHT;
      // Serial.print(returnstr);
     }
    if (inputString[5] == '1') //查询PID
      {
        char charkp[7], charkd[7], charkpspeed[7], charkispeed[7];
        dtostrf(kp, 3, 2, charkp);//相当于 %3.2f
        dtostrf(kd, 3, 2, charkd);//相当于%3.2f
        dtostrf(kp_speed, 3, 2, charkpspeed);//相当于%3.2f
        dtostrf(ki_speed, 3, 2, charkispeed);//相当于%3.2f
        String strkp = charkp; String strkd = charkd;
        String strkpspeed = charkpspeed; String strkispeed = charkispeed;
        returntemp = "$0,0,0,0,0,0,AP" + strkp + ",AD" + strkd + ",VP" + strkpspeed + ",VI" + strkispeed + "#";
        Serial.print(returntemp); //返回协议数据包
      }
      else if (inputString[5] == '2')//恢复PID
      {
        ResetPID();
        Serial.print("$OK#");//返回协议数据包
      }
      if (inputString[7] == '1')//自动上报
      {
        g_autoup = true;
        Serial.print("$OK#");//返回协议数据包
      }
      else if (inputString[7] == '2')//停止自动上报
      {
        g_autoup = false;
        Serial.print("$OK#"); //返回协议数据包
      }
      if (inputString[9] == '1') //角度环更新 $0,0,0,0,1,1,AP23.54,AD85.45,VP10.78,VI0.26#
      {
        int i = inputString.indexOf("AP");
        int ii = inputString.indexOf(",", i);
        if(ii > i)
        {
          String m_skp = inputString.substring(i + 2, ii);
          m_skp.replace(".", "");
          int m_kp = m_skp.toInt();
          kp = (double)( (double)m_kp / 100.0f);
        }
        i = inputString.indexOf("AD");
        ii = inputString.indexOf(",", i);
        if(ii > i)
        {
          //ki = inputString.substring(i+2, ii);
          String m_skd = inputString.substring(i + 2, ii);
          m_skd.replace(".", "");
          int m_kd = m_skd.toInt();
          kd = (double)( (double)m_kd / 100.0f);
        }
        Serial.print("$OK#");//返回协议数据包
      }
      if (inputString[11] == '1') //速度环更新
      {
        int i = inputString.indexOf("VP");
        int ii = inputString.indexOf(",", i);
        if(ii > i)
        {
          String m_svp = inputString.substring(i + 2, ii);
          m_svp.replace(".", "");
          int m_vp = m_svp.toInt();
          kp_speed = (double)( (double)m_vp / 100.0f);
        }
        i = inputString.indexOf("VI");
        ii = inputString.indexOf("#", i);
        if(ii > i)
        {
          String m_svi = inputString.substring(i + 2, ii);
          m_svi.replace(".", "");
          int m_vi = m_svi.toInt();
          ki_speed = (double)( (double)m_vi / 100.0f);
          Serial.print("$OK#"); //返回协议数据包
        }
      }
      //恢复默认
      inputString = "";   // clear the string
      newLineReceived = false;
    }
a:    switch (g_carstate)
    {
      case enSTOP:turnl = 0;turnr = 0;front = 0;back = 0;spinl = 0;spinr = 0;turnoutput = 0;break;
      case enRUN:ResetCarState();front = 250;break;
      case enLEFT:turnl = 1;break;
      case enRIGHT:turnr = 1;break;
      case enBACK:ResetCarState();back = -250;break;
      case enTLEFT:spinl = 1;break;
      case enTRIGHT:spinr = 1;break;
      default:front = 0;back = 0;turnl = 0;turnr = 0;spinl = 0;spinr = 0;turnoutput = 0;break;
    }
   //增加自动上报
  SendAutoUp();
}
/********************脉冲中断服务函数********************/
/********************左测速码盘计数********************/
void Code_left()
{
  count_left ++;
}
/********************右测速码盘计数********************/
void Code_right()
{
  count_right ++;
}
//serialEvent()是IDE1.0及以后版本新增的功能,不清楚为什么大部份人不愿意用,这个可是相当于中断功能一样的啊!
int num1 = 0;
void serialEvent()
{
  while (Serial.available())
  {
    incomingByte = Serial.read();//一个字节一个字节地读,下一句是读到的放入字符串数组中组成一个完成的数据包
    if (incomingByte == '$')
    {
      num1 = 0;
      startBit = true;
    }
    if (startBit == true)
    {
      num1++;
      inputString += (char) incomingByte;// 全双工串口可以不用在下面加延时,半双工则要加的//
    }
    if (startBit == true && incomingByte == '#')
    {
      newLineReceived = true;
      startBit = false;
    }

    if(num1 >= 80)
    {
      num1 = 0;
      startBit = false;
      newLineReceived = false;
      inputString = "";
    }
  }
}
/********************备份********************/
#if 0
char chartemp[7];
dtostrf(ax, 3, 2, chartemp);//相当于%3.2f
String strax = chartemp;
strax = "\nax:" + strax;

memset(chartemp, 0x00, 7);
dtostrf(ay, 3, 2, chartemp);//相当于%3.2f
String stray = chartemp;
stray = "\nay:" + stray;

memset(chartemp, 0x00, 7);
dtostrf(az, 3, 2, chartemp);//相当于%3.2f
String straz = chartemp;
straz = "\naz:" + straz;

memset(chartemp, 0x00, 7);
dtostrf(gx, 3, 2, chartemp);//相当于%3.2f
String strgx = chartemp;
strgx = "\ngx:" + strgx;

memset(chartemp, 0x00, 7);
dtostrf(gy, 3, 2, chartemp);//相当于%3.2f
String strgy = chartemp;
strgy = "\ngy:" + strgy;

memset(chartemp, 0x00, 7);
dtostrf(gz, 3, 2, chartemp);//相当于%3.2f
String strgz = chartemp;
strgz = "\ngz:" + strgz;
Serial.print(strax + stray + straz + strgx + strgy + strgz);//返回协议数据包
#endif


Similar Posts

上一篇 Arduino记录[1]

Comments
